Fiche Technique Complète du Case 580 F

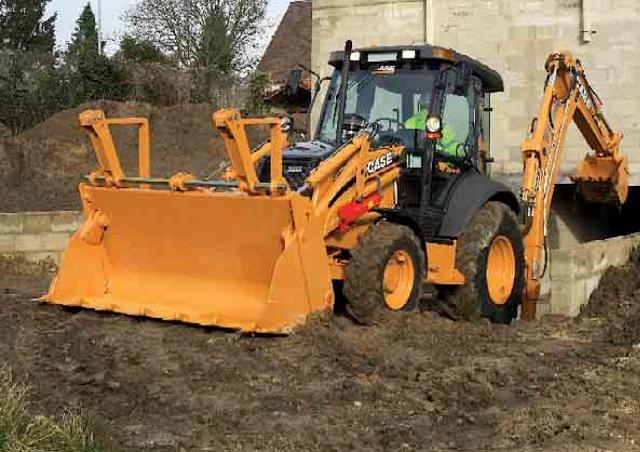

Le Case 580 F est une rétrochargeuse, une machine emblématique dans le secteur de la construction et de l’agriculture. Connue pour sa polyvalence et sa fiabilité, cette machine est utilisée pour des travaux lourds tels que l'excavation, le chargement et le nivellement. Dans cet article, nous vous présentons la fiche technique complète du Case 580 F afin de mieux comprendre ses spécifications, ses capacités et son utilisation.

1. Généralités

Modèle : Case 580 F

Type de machine : Rétrochargeuse (tractopelle)

Catégorie : Engin de chantier, polyvalent pour les travaux publics, agricoles et industriels.

2. Moteur

Le moteur est le cœur de tout engin de chantier, et le Case 580 F n'échappe pas à cette règle. Il est équipé d’un moteur puissant qui lui permet d’affronter une grande variété de tâches.

Type de moteur : Diesel

Modèle de moteur : CASE 4-390

Nombre de cylindres : 4

Cylindrée : 3,9 litres

Puissance nominale : 57 kW (soit environ 77 chevaux)

Régime moteur maximal : 2200 tr/min

Couple maximal : 280 Nm

Refroidissement : Refroidissement par eau

Suralimentation : Turbocompressé (sur certains modèles)

Le moteur du Case 580 F offre une excellente consommation de carburant, tout en garantissant une puissance fiable pour les travaux les plus exigeants.

3. Performances hydrauliques

Le système hydraulique est un aspect clé du fonctionnement d’une rétrochargeuse, en particulier pour le levage et l’excavation. Le Case 580 F est doté d’un système hydraulique robuste et performant.

Capacité hydraulique : 133,4 L/min

Pression de service : 190 bars

Système de contrôle : Commande manuelle des mouvements du bras et du godet

Fonctionnalités hydrauliques :

Débit proportionnel pour un contrôle précis.
Système de commande à deux leviers pour la pelle rétro.
Multiples positions de bras pour une meilleure maniabilité.

4. Dimensions et capacité de levage

La taille et les capacités de levage sont des éléments cruciaux pour évaluer l'adaptabilité du Case 580 F aux divers chantiers.

Dimensions générales :

Longueur totale (avec rétrocaveuse) : 5,5 m
Largeur totale : 2,10 m
Hauteur (au sommet de la cabine) : 2,75 m
Empattement : 2,17 m

Poids en ordre de marche : 6 800 kg

Capacité de levage :

Capacité de levage du chargeur : 1 000 à 2 000 kg (selon les conditions)
Profondeur d'excavation maximale : 4,5 m
Portée maximale à hauteur d’épaule : 3,5 m

Capacité de godet :

Capacité du godet du chargeur frontal : 1,0 m³
Capacité du godet rétro : 0,2 m³

5. Transmission et vitesse

Le Case 580 F est équipé d’un système de transmission qui lui confère souplesse et précision dans ses mouvements. Cette transmission est conçue pour offrir une manipulation facile et une performance maximale, que ce soit sur des terrains accidentés ou pour des tâches précises.

Type de transmission : Powershift

Nombre de vitesses : 4 en marche avant, 4 en marche arrière

Vitesse maximale en marche avant : 36 km/h

Vitesse maximale en marche arrière : 12 km/h

La transmission Powershift permet de changer de vitesse facilement tout en assurant une conduite fluide même en charge.

6. Pneumatiques et mobilité

La traction est essentielle pour une rétrochargeuse, notamment pour maintenir la stabilité lors des opérations de creusage ou de levage.

Pneus avant : 12,5 / 80-18

Pneus arrière : 16,9 / 28

Type de pneumatiques : Pneus tout-terrain adaptés aux surfaces inégales, boueuses et caillouteuses.

Essieux :

Essieu avant : Essieu rigide, avec pivot pour une meilleure maniabilité en terrain difficile.
Essieu arrière : Essieu moteur, doté de différentiel pour améliorer la traction.

7. Cabine et confort de conduite

La cabine du Case 580 F est conçue pour offrir un confort optimal à l’opérateur, avec une attention particulière portée à la visibilité et à l’ergonomie.

Caractéristiques de la cabine :

Siège réglable pour un confort optimal pendant les longues heures de travail.
Commandes ergonomiques disposées autour du conducteur.
Visibilité panoramique grâce à de grandes fenêtres avant, arrière et latérales.
Protection ROPS (Roll Over Protection System) et FOPS (Falling Object Protective Structure) pour la sécurité.

Climatisation : En option sur certains modèles.

8. Capacité du réservoir

Le réservoir de carburant est une composante importante à prendre en compte pour les longs travaux sans interruption.

Capacité du réservoir de carburant : 120 litres

Autonomie : Dépend du type de travail, mais avec une consommation modérée, le Case 580 F peut fonctionner pendant de longues périodes sans avoir besoin de ravitaillement.

9. Applications courantes du Case 580 F

Le Case 580 F est utilisé dans une variété de secteurs, grâce à sa polyvalence et à ses caractéristiques robustes :

Construction : Creusement de tranchées, excavation, nivellement de terrain, levage de matériaux.
Agriculture : Transport de charges lourdes, aménagement de terrain, manutention de matériaux agricoles.
Travaux publics : Travaux de voirie, installation de canalisations, préparation de fondations.
Industrie minière : Extraction de terre et de matériaux dans des environnements difficiles.

10. Entretien et maintenance

Pour garantir une longue durée de vie et un fonctionnement optimal, il est essentiel de suivre un programme de maintenance régulier pour le Case 580 F.

Entretien régulier :

Vidange moteur : Tous les 250 heures de fonctionnement.
Graissage des articulations : Toutes les 50 heures de fonctionnement.
Inspection des filtres à air et à carburant : Toutes les 100 heures.
Vérification des niveaux de fluides hydrauliques et de refroidissement : Quotidiennement.

Un entretien bien planifié permet de prévenir les pannes, d’optimiser la performance et de prolonger la durée de vie de la machine.

Conclusion

Le Case 580 F est une machine polyvalente, robuste et fiable, qui trouve sa place dans de nombreux environnements de travail. Grâce à ses performances impressionnantes, son moteur puissant et son confort de conduite, il s'avère être un choix idéal pour les professionnels du secteur de la construction, de l’agriculture et des travaux publics.
